0تا100 برنامه نویسی KNX

0تا100 برنامه نویسی KNX ؛ هوشمندسازی خانه و محل کار با پروتکل هوشمند KNX به چه صورت است؟ چگونه میتوان توسط پروتکل ارتباط KNX
برای تجهیزات هوشمند برنامه ریزی کرد؟

در مقاله این اختصاصی خانه هوشمند ریل اسمارت قصد داریم به صفر تا صد آموزش برنامه ریزی تجهیزات KNX بپردازیم، با خانه هوشمند
ریل اسمارت همراه باشید.

پیش از شروع لازم میدانیم بازبینی کلی به این پروتکل هوشمند سازی کنیم که این پروتکل چیست؟ و برنامه ریزی آن به چه صورت
، و توسط چه دستگاهی صورت میگیرد.
پروتکل هوشمندسازی KNX یک پروتکل برای هوشمندسازی خانه و محل کار هوشمند است که به دلیل پایداری بسیار بالای خود در بسیاری از
پروژه های بزرگ جهت هوشمندسازی به این پروتکل عالی روی می‌آورند که به دلیل کیفیت و دقت ، سرعت بسیار عالی آن است.

این پروتکل هوشمندسازی همانند سایر پروتکل های موجود، قابلیت کنترل از راه دور را دارد که به لطف ماژول هایی که وجود دارد شما
میتوانید کنترل تجهیزات خانه و یا محل کار خود را از راه دور بگیرید.

پیش از شروع به آموزش این محبث لازم به ذکر است که مطالب گردآوری شده توسط تیم قدرتمند خانه هوشمند ریل اسمارت خلاصه ای کامل
و مختصر از آموزش برنامه ریزی سیستم KNX است که با حذف مطالب زرد به بررسی آن پرداختیم، از اینکه تا اینجا همراه تیم پرقدرت
خانه هوشمند ریل اسمارت هستید از شما صمیم تشکر را داریم.

پیشنهاد ما به شما پیش از آموزش مبحث برنامه ریزی تجهیزات KNX، مطالعه مقاله پیشین که به صورت کامل و جامع این پروتکل هوشمند KNX را
تحت بررسی قرار می دهد، در این مقاله ما قصد داریم به بررسی تنها دستگاه اینترفیس بپردازیم که قلب اصلی سیستم KNX است
تا برنامه را وارد این پروتکل نماید.(یادآوری سیستم هوشمند KNX متشکل از منبع تغذیه، اینترفیس، دستور دهنده و عملگر است)

منبع تغذیه وظیفه تامین ولتاژ خاص این سیستم و ایجاد یک بستر برای ارتباط را دارد، و همچنین اینترفیس که مبحث امروز ماست
وظیفه آن را دارد تا برنامه را از کامپیوتر دریافت کند و درون تمامی تجهیزات هوشمند KNX جای‌گذاری کند.، و در نهایت طبق برنامه
ما یک دستور دهنده داریم که دستور را به عملگرد منتقل می کند(مثلا کلید به چراغ).

برنامه ریزی تجهیزات KNX

برنامه ریزی تمامی تجهیزات سیستم هوشمند KNX توسط اینترفیس صورت میگیرد، اینترفیس بسته به نوع خود توسط کابل به
به کامپیوتر متصل میگردد و درون اپلیکیشن اختصاصی سیستم هوشمند KNX برنامه هایی برای هر دستگاه تعریف شده است ،را
به تمام سیستم هوشمند تزریق می کند و از آنجایی که هر دستگاه KNX دارای ریز پردازنده است، اطلاعات را دریافت کرده، و درون خود
ذخیره می کند.

اپلیکیشن اختصاصی KNX برای برنامه ریزی ETS نام دارد، در این برنامه شما تمامی دستگاه های موجود KNX را درون آن وارد می کنید
و در ادامه درون تنظیمات هر دستگاه KNX، میتوانید تعریف کنید تا چه عملی را انجام دهند.

همانطور که در مقاله پیشین به آن اشاره شد، هر سیستم KNX دارای منبع تغذیه، اینترفیس، دستور دهنده، و عملگر می باشد،
در برنامه ETS شما تنها دستور دهنده و عملگر را درون فراخوان می دهید و آن را وارد پروژه ی خود می کنید که در مقاله 0تا100 برنامه نویسی KNX
خواهیم پرداخت.

0تا100 برنامه نویسی KNX؛ آشنایی با برنامه ETS

ETS (Engineering Tool Software) یک برنامه قدرتمند در هوشمندسازی است، که در اوج سادگی این امکان را فراهم می سازد تا بتوانید
تمامی تجهیزات هوشمند KNX را برنامه ریزی کنید. در ادامه چندین مرحله از این برنامه خواهیم مورد بررسی قرار داد، تا شما بتوانید به راحتی برای
خانه هوشمند خود نیز برنامه ریزی برای دستگاه های KNX را انجام دهید.

برنامه ETS در نسخه های متعددی وجود دارد که بروز ترین آنها ETS6 میباشد که رابط کاربری آسان را ارائه می کند و شما میتوانید به راحتی
تنها با چند کلیک و در اوج آسانی برای تمامی دستگاه های KNX برنامه ریزی کنید.

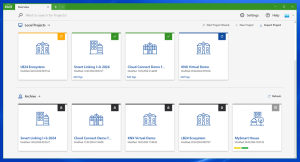

با باز کردن ETS6 شما شاهد چندین گزینه خواهید بود، به فارسی (برنامه به صورت پیش فرض انگلیسی میباشد) به عبارت هایی اعم
از ساخت پروژه، مشاهده پروژه پیشین، و تنظیمات برخورد خواهید کرد در قسمت بالا سمت راست صفحه نمایشگر قرار خواهد داشت،
پیش از شروع به باز کردن پروژه لازم است، در قسمت تنظیمات، و در قسمت کاتالوگ کشور مورد نظر را وارد کنید، لازم به ذکر است،
که دستگاه های KNX برند های متعددی از سراسر جهان تولید می کنند، شما میبایست با جستجو آگاه شوید که دستگاه شما ساخت
کدام کشور است، و با اضافه کردن کشور مورد نظر و برند مورد نظر تنظیمات را ذخیره کنید، این عمل پیش نیاز کار با برنامه است.

ساخت پروژه و تعریف دستگاه؛

در ادامه مقاله ی 0تا100 برنامه نویسی KNX قصد داریم به برنامه ریزی کامل در ETS6 بپردازیم. پس از اتمام تنظیمات، حال میبایست ساخت پروژه
را انتخاب نمایید، و حالت TP را انتخاب نمایید(نحوه ارتباط داخلی تجهیزات است که به صورت پیش فرض TP است).

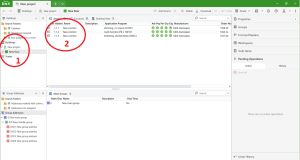

پس از ساخت پروژه شما به قسمتی هدایت میشوید که در آن ساختمان را نمایش می دهد، با کلیک بر ساختمان، میبایست طبقه وارد نمایید،
پس از تعریف طبقه، بر هر طبقه میبایست واحد تعریف کنید، و بر هر واحد تجهیزات را از کاتالوگ فراخوان دهید،

نحوه فراخوان دستگاه های KNX بسیار آسان است، بر روی هر دستگاه KNX شماره هایی درج شده که برای هر برند متفاوت است،
برند گیرا شماره آن 1037 است و با وارد کردن آن در قسمت کاتالوگ دستگاه هوشمند KNX که در دست دارید بر برنامه تعریف میگردد
حال شما میبایست برای هر دستگاه این شما را وارد برنامه نمایید و پس از آن تنظیمات هر دستگاه را انجام دهید که 0تا100 برنامه نویسی KNX
آن را کامل پوشش می دهد.

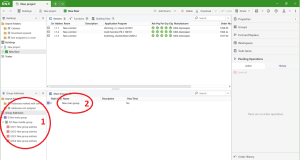

گروپ آدرس؛

در انتهای 0تا100 برنامه نویسی KNX، نوبت به قسمت گروپ آدرس می رسد اصلی ترین قسمت برنامه ریزی با این سیستم هوشمند است،
پس از ساخت پروژه، و ساخت فضای خانه هوشمند، و فراخوان تمامی دستگاه های هوشمند KNX و پس از تنظیم هر دستگاه هوشمند،
نوبت به آن می رسد تا تمامی دستگاه های KNX و عملکرد آنها را در گروپ آدرس قرار دهید، اما گروپ آدرس چیست، و وظیفه آن چیست؟

گروپ آدرس در برنامه ETS یک بستری است که تمامی عملکرد هایی که در نظر دارید صورت بگیرد در آنجا قرار می دهد.
که تنها دستور دهنده و عملگر درون آن قرار میگیرد. مثلا کلید هوشمند، و رله هوشمند درون یک گروپ آدرس قرار می گیرد

و با فشرده شدن کلید هوشمند، دستور آن در کسری از میلی ثانیه، وارد گروپ آدرس میباشد و هر دستگاهی درون گروپ آدرس قرار داشته باشد،
آن عمل را انجام می دهد. مثال ساده از آن را گروه در فضای برنامه همانند پیام رسان در نظر میگیریم. به عنوان مثال فرمانده در گروه پیامی
به عنوان انجام یک مامورت را ارسال می کند و تمامی کسانی که در گروه حضور داشته باشند آن را اجرا می کنند.

به عنوان مثال یک پل یا یک گنگ از کلید هوشمند را درون یک گروپ آدرس قرار می دهیم و با فشردن آن میخواییم دیمر یا رله عمل کند،
و هر دو دستگاه را درون آن گروپ آدرس قرار می دهیم، با فشرده شدن کلید، دیمر به صورت پله ای نور لامپ را دیم می کند و رله نیز عمل می کند.

اینگونه گروپ آدرس دستورات خود را ارسال می کند و تمامی دستگاه هایی که درون گروپ آدرس قرار دارند آن را اجرا می کنند.
پس از اتمام لینک تجهیزات و قرار دهی آن بر گروپ آدرس، با فشردن گزینه دانلود، تمام برنامه بر تجهیزات قرار میگیرد.

در مقاله 0تا100 برنامه نویسی KNX به بررسی کامل و نحوه برنامه ریزی این پروتکل هوشمندسازی پرداختیم.
