خانه هوشمند KNX بر چه اساسی کار می‌کند؟ آموزش مقدماتی خانه هوشمند KNX و نحوه ی اجرای آن.

KNX چیست؟ و اساس کارکرد این سیستم چیست؟ صفرتاصد آشنایی با سیستم خانه هوشمند KNX
و درک کامل از کارکرد تجهیزات هوشمند خانه هوشمند KNX. در این مقاله آموزش 0تا100 خانه هوشمند KNX
برخلاف سایر مقالات در خصوص خانه هوشمند  KNX به بررسی داخلی و نحوه کارکرد آن میپردازد.

در این مقاله اختصاصی(آموزش 0تا100 خانه هوشمند KNX) از خانه هوشمند ریل اسمارت قصد داریم به آشنایی و درک کامل این سیستم هوشمند
بپردازیم و نحوه کارکرد آن را مورد بررسی قرار دهیم. با خانه هوشمند ریل اسمارت همراه باشید.

KNX یک انجمن است که حاصل ادغام چنین کمپانی سازنده تجهیزات هوشمندسازی است که در ابتدا سه کمپانی
این پروتکل هوشمندسازی را ساخته و عرضه کردند و با پیشرفت در عرصه هوشمندسازی حدود 500 کمپانی از سراسر جهان به این
به این انجمن را جذب کردند.

به طور خلاصه هدف از احداث چنین انجمن آن بوده‌است که یک پروتکل جامع وجود داشته باشد تا تمامی تجهیزات هوشمند
با هربرند و مدل هرکجای دنیا که باشد بتواند بایکدیگر ارتباط برقرار کنند و تمامی دستورات هوشمندسازی را با دقت بسیار بالا و کیفیت عالی اجرا کند.
یعنی شما اگر در یک محیط هوشمندسازی از چندین دستگاه هوشمند KNX با یک برند استفاده می کنید، مهم نیست که تمامی دستگاه ها
از یک برند باشد و مشابه یکدیگر باشد، شما میتوانید از چندین برند اما با پروتکل KNX بهره ببرید و برترین سیستم هوشمندسازی را اجرا نمایید.

سیستم هوشمند KNX اگرچه یک سیستم هوشمندسازی با سیم است، اما بزرگترین گستردگی را میان سایر پروتکل های هوشمند سازی دارد
و تعداد بسیار دستگاه هوشمند را میتوان به یکدیگر متصل کرد و بزرگترین سیستم هوشمندسازی را اجرا کرد،
در ادامه در آموزش 0تا100 خانه هوشمند KNX به بررسی دقیق تر این سیستم هوشمند خواهیم پرداخت.

اقسام داخلی خانه هوشمند KNX

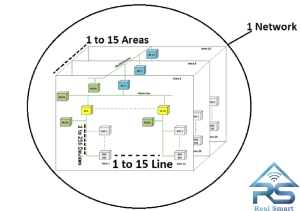

هر سیستم هوشمند KNX متشکل از سه قسمت است که به آن به ترتیب Network و Area و Line و گفته میشود.
از کوچک ترین قسمت آن شروع می کنیم که Line نام دارد. هر خط (Line) تا سقف 256 دستگاه هوشمند KNX درون آن جای میگیرد،
که هر خط و یا همان Line در قسمت بزرگتر به نام Area قرار میگیرد. در هر ناحیه (Area) تا سقف 15 خط Line جای میگیرد، و در نهایت
تمامی Area ها در قست بزرگتری به نام Network قرار میگرد که در یک Network تا سقف 15 ناحیه Area قرار میگیرد.
در مقاله آموزش 0تا100 خانه هوشمند KNX به بررسی دقیق تر هرکدام از قسمت های این سیستم هوشمند خواهیم پرداخت.

اتصالات هر قسمت به چه صورت است؟

اتصال هریک دستگاه هوشمند KNX توسط کابل دو رشته KNX صورت میگیرد که به صورت موازی از ابتدا مسیر الی به تمامی کانکتور های
موجود بر هر دستگاه متصل میگردد که این اتصال ضمن تامین میزان انرژی مورد نیاز هردستگاه، دیتا و دستورات را با همین اتصالات به هر دستگاه

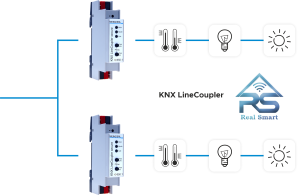

منتقل می‌کند. و هر خط (Line) توسط یک لاین کوپلر به یکدیگر متصل میگردد، و هر Area به یکدیگر توسط بکبون Backbone متصل میگردد.

راه اندازی سیستم هوشمند KNX

در مقاله آموزش 0تا100 خانه هوشمند KNX به صفر تا صد راه اندازی سیستم هوشمند KNX میپردازیم، با خانه هوشمند ریل اسمارت همراه باشید.

هر سیستم KNX حداقل توسط 3 دستگاه راه اندازی میگردد. منبع تغذیه، عملگر و اینترفیس، این سه دستگاه کوچک ترین سیستم هوشمند KNX
را تشکیل می دهد که در ادامه به بررسی هریک میپردازیم.

سیستم هوشمند کی ان ایکس برای راه اندازی آن نیازمند یک منبع تغذیه میباشد که میزان ولتاژ مورد نیاز هر دستگاه را تامین می کند و
بستر را به گونه ای فراهم می سازد تا تمامی دستگاه های موجود بتوانند ارتباط به یکدیگر برقرار کنند. به طور معمول تمامی دستگاه های
KNX توسط ولتاژ 30 ولت DC راه اندازی میشوند و دیتا توسط همین سیم و ولتاژ با سایر دستگاه های KNX جابه جا میشود.

هر منبع تغذیه KNX به طور معمول چهار خروجی را شامل میشود که در دو کانکتور قرار دارد، کانکتور (قرمز و مشکی) و کانکتور (زرد و سفید)
به طور معمول تمامی دستگاه های KNX موجود در یک لاین توسط کابل KNX به صورت مواز با خروجی این منبع تغذیه به یکدیگر متصل میشوند
که تمامی کانکتور های قرمز و مشکی مواز به منبع تغذیه متصل میشوند. (کاربرد کانکتور زرد و سفید در نهایت ارائه میگردد)

نکته حائز اهمیت در خصوص اتصالات، توپولوژی و یا نحوه سیم کشی است که میتوان به هر صورت که افراد ترجیح می دهند صورت گیرد
و تنها میبایست سیم های مشکی و قرمز تحت هیچ شرایط با یکدیگر اتصال کوتاه، سری و … نشوند تمامی دستگاه های موجود میبایست
به صورت مواز به یکدیگر متصل شوند، و همچنین انتهای خط که دستگاهی دیگر موجود نیست برای موازی شدن به منبع تغذیه، میبایست سیم ها
قطع شوند تا اتصال کوتاه صورت نگیرد.

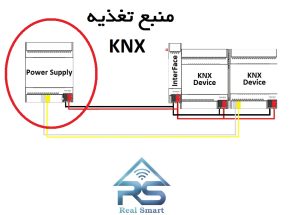

منبع تغذیه:

منبع تغذیه های سیستم هوشمند KNX در انواع مختلف مدل موجود است که با توجه به تعداد دستگاه های موجود میبایست نسبت به تهیه آن
اقدام کرد.

معمولا منبع تغذیه های این نوع سیستم در نسخه های 160، 320، 640، 1280، میلی آمپر و… موجود است که با احتساب 10 میلی آمپر برای
هر دستگاه KNX میتوان به ترتیب 16 دستگاه، 32 دستگاه، 64 دستگاه، و یا 128 دستگاه را متصل کرد. اما اگرچه در ابتدای مقاله به آن توجه کرده
باشید هر خط توانایی اتصال 256 دستگاه را دارد اما یک منبع تغذیه ممکن است تا آن مقدار موجود نباشد، که در این صورت با اضافه کردن یک
کوپلر و منبع تغذیه دیگر میتوان تا سقف محدودیت هر خط دستگاه به خانه هوشمند KNX متصل کرد.

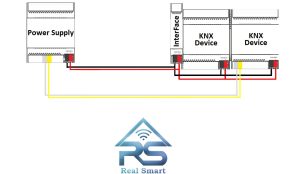

معمولا در منبع تغذیه های دو کانکتور وجود دارد که یکی از آنها (مشکی و قرمز) و دیگری (زرد و سفید) میباشد. کانکتور زرد و سفید به دستگاه های
KNX متصل میگردد که ولتاژ 30 ولت کانکتور میزان انرژی مورد نیاز آنها را تامین نمی کند و میبایست با اتصال هر دو کانکتور به آن دستگاه ضمن دریافت
اطلاعات و دیتا، ولتاژ آن را تامین کرد.

اینترفیس:

از دیگر تجهیزات مهم و اصلی خانه هوشمند KNX که در آموزش 0تا100 خانه هوشمند به آن میپردازیم اینترفیس نام دارد که وظیفه برنامه نویسی را بر عهده دارد.
برنامه نویسی در برنامه اختصاصی KNX صورت میگیرد که عملکرد هر دستگاه را برای آن تعریف می کنید، و توسط یک کابل از کامپیوتر به این دستگاه
میتوانید تمامی برنامه های هوشمندسازی را به سیستم هوشمند KNX منتقل کنید.

پس از اتمام برنامه نویسی از کامپیوتر، دیگر نیازی به اینترفیس نمیباشد زیرا اینترفیس در هنگام انتقال دیتا از کامپیوتر درون،
تمامی اطلاعات را از طریق کابل KNX به تمامی دستگاه ها منتقل می کند از آنجایی که هر دستگاه هوشمند درون خود از یک میکروکنترلر بهره میبرد،
بدین صورت با برنامه نویسی و انتقال آن به اینترفیس، تمامی اطلاعات توسط میکروکنترلر هر دستگاه ذخیره میگردد و به خوبی آن را برای همیشه اجرا می کند.

اینترفیس در دو نوع IP و USB موجود میباشد که در نوع IP ارتباط از کامپیوتر تا اینترفیس توسط کابل LAN صورت میگیرد و در نوع USB ارتباط توسط
کابل USB میباشد.

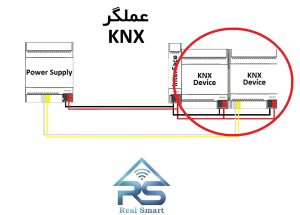

عملگر:

جز دیگر این سیستم عملگر میباشد که حضور منبع تغذیه و اینترفیس، برای کنترل عملگر میباشد، عملگر میتواند هر دستگاه KNX اعم از رله، اکچواتر،
هر دستگاه هوشمند باشد که در خانه/محل کار هوشمند قرار میگیرد.

همانطور که با آن اشاره شد هر عملگر دارای یک ریز پردازنده دارد که دستورات برنامه نویسی شده در برنامه KNX را ذخیره می کند تا بتواند به خوبی
اجرا کند. از دیگر قیمت بالای خانه هوشمند KNX میتوان به وجود به ریز پردازنده اشاره کرد که این ریز پردازنده ها بسیار حساسیت بالایی دارند، که
ضربه ممکن است آسیب ببینند. احتیاط در حمل و نقل سیستم هوشمند KNX از اهمیت بالایی برخوردار است.

در مقاله اختصاصی ( آموزش 0تا100 خانه هوشمند KNX) سعی شد به تمامی موارد مقدماتی این سیستم هوشمند پرداخته شود، اگرچه علاقمند به چنین مطالبی هستید
شما میتوانید در قسمت بلاگ خانه هوشمند ریل اسمارت (RealSmart.ir) به تمامی آنها دسترسی پیدا کنید.
